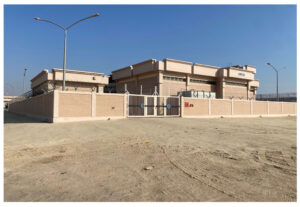

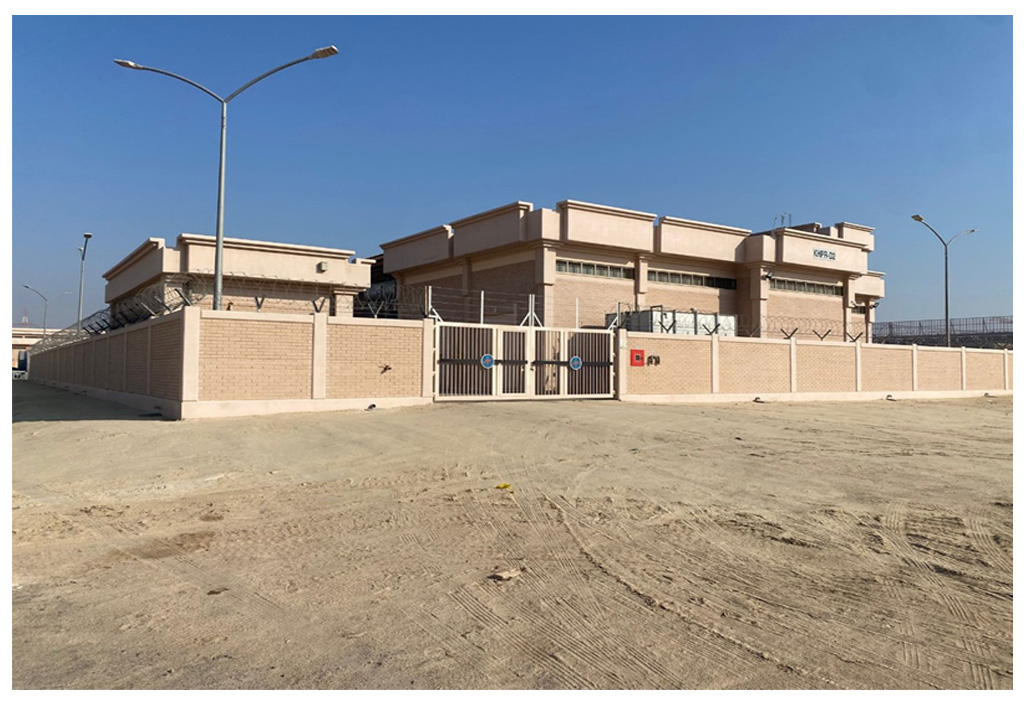

محطة تحويل بجهد ٤٠٠ كيلوفولت

يغطي مشروع محطة التحويل الخرسانية أعمال تسليم مفتاح متكاملة تشمل الأعمال المدنية، والتصميم والهندسة، وتصنيع المعدات الخاصة بمحطات التحويل الرئيسية، بالإضافة إلى التركيب، وفحص، والتشغيل حتى الوصول إلى التشغيل الكامل للمحطة.
تشمل الأعمال المدنية ما يلي:

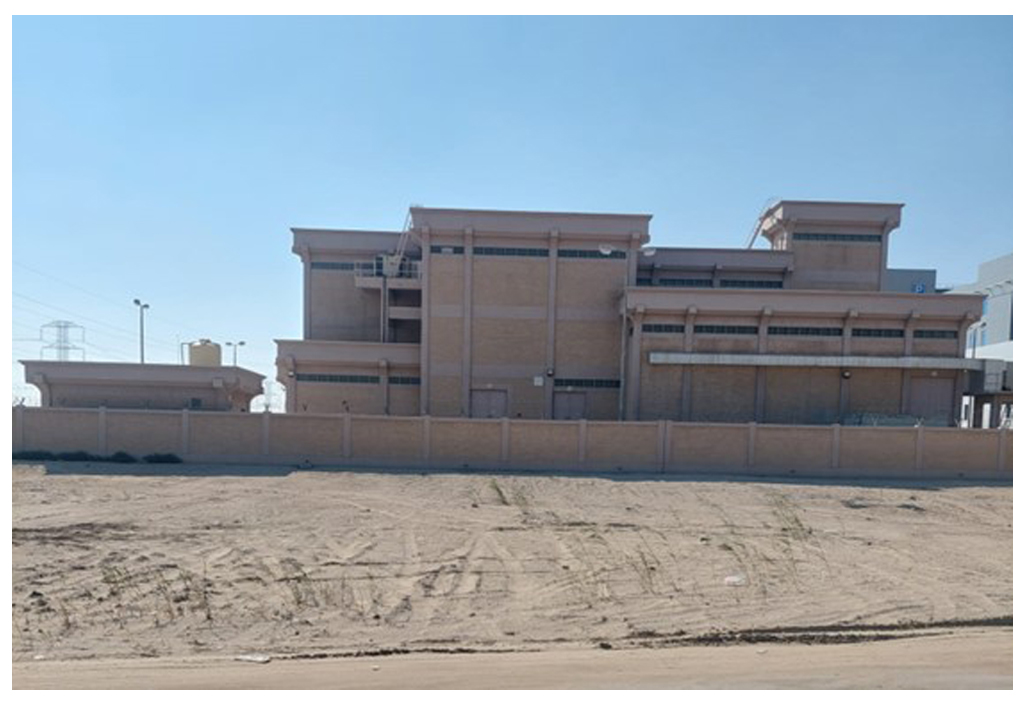

يكون المبنى من طابق واحد من الخرسانة المسلحة مع سقف خرساني مستوٍ.
تشمل الأعمال إنشاء طرق داخلية وممرات وغرفة حراسة وجدران حدودية من الخرسانة.
مقاومة التأريض لمعدات الجهد العالي، ومعدات الجهد المتوسط، والبطاريات وأجهزة الشحن، ولوحات التوزيع ذات الجهد المنخفض، ولوحات التحكم والمرحلات، ومعدات الاتصالات، والمقاومات المتعادلة، والمحولات المحلية، ومعدات مكافحة الحرائق.
هيكل خرساني خارجي مع أساسات حصيرية مخصصة لمحولات القدرة، مع جدران فاصلة مقاومة للحريق بين المحولات ومظلات للحماية من الشمس.
نظام تكييف مركزي وتهوية حرارية.
إنارة داخلية وخارجية.
نظام رش مائي لمكافحة الحرائق ونظام إنذار حريق.
تحتوي محطة التحويل على المعدات الرئيسية التالية:

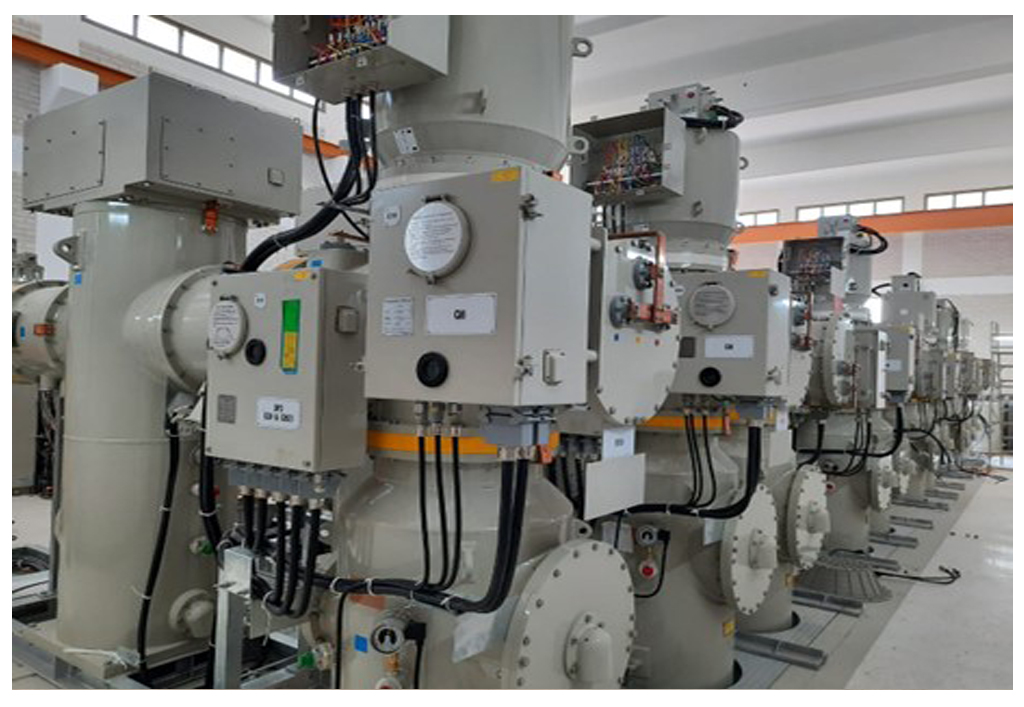

معدات جهد عالٍ معزولة بالغاز بقدرة ٤٠٠ كيلوفولت و١٣٢ كيلوفولت.

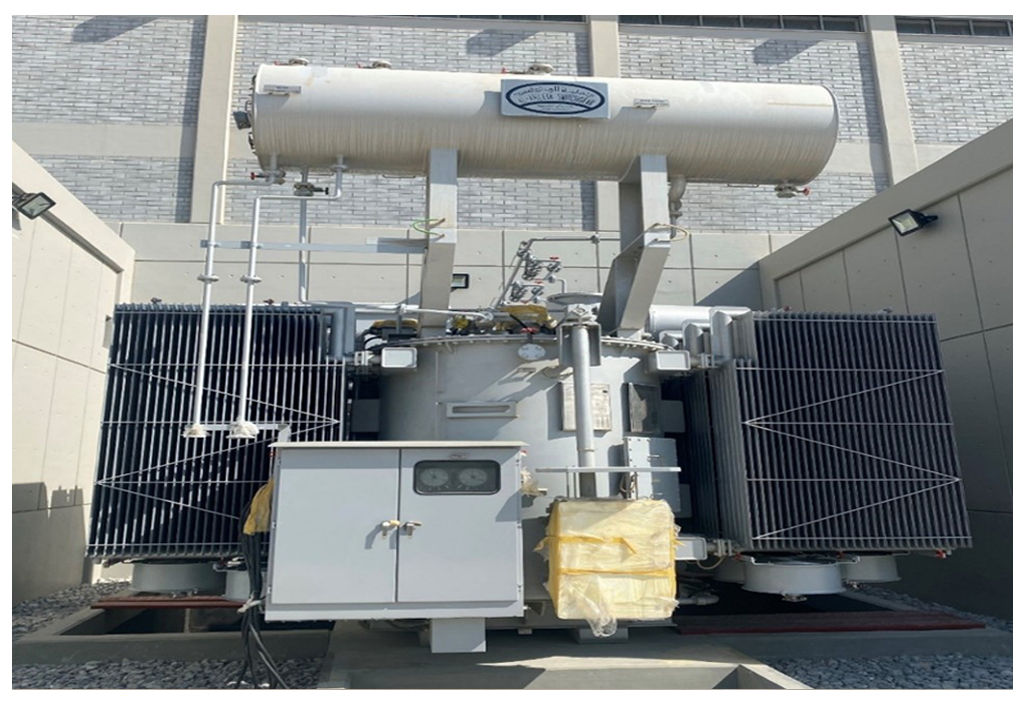

محولات قدرة بسعات ٣٠٠ ميغا فولت أمبير (٤٠٠/١٣٢ كيلوفولت) و٣٠ ميغا فولت أمبير (١٣٢/١١ كيلوفولت).
مفاعل موازي بسعة ٤٥ ميغا فار.
نظام تأريظ نقطة تعادل (معزول بالغاز لجهد ٤٠٠ كيلوفولت ومقاومات جهد متوسط لجهد ١١ كيلوفولت من نقطة التعادل للمحول).
محولات محلية بجهد ١١/٠.٤٣٣ كيلوفولت لتغذية الأنظمة المساعدة للمحطة.
معدات جهد ٣٣ كيلوفولت معزولة بالغاز مزودة بقواطع تفريغ للتيار للمفاعلات الشنتية.

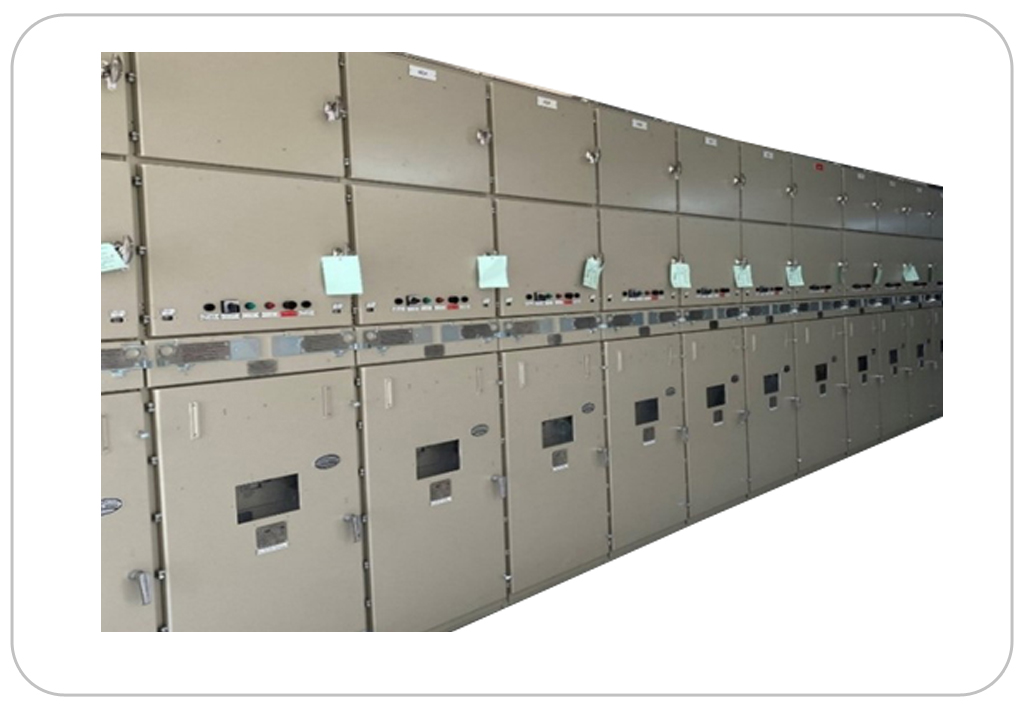

معدات جهد ١١ كيلوفولت معدنية الغلاف مزودة بقواطع تفريغ.
لوحات تحكم عن بُعد لتشغيل معدات الجهد العالي والمتوسط.
لوحات حماية للمعدات المذكورة أعلاه.
لوحات توزيع تيار متردد ومستمرة للجهد المنخفض.
البطاريات وأجهزة الشحن الخاصة بها.
معدات الاتصالات ونقل البيانات.
معدات الربط المتبادل بين المحطات.
لوحات تحكم لأنظمة إنذار الحريق ورش المياه التلقائي.

محطة تحويل رئيسية بجهد ١٣٢ كيلوفولت

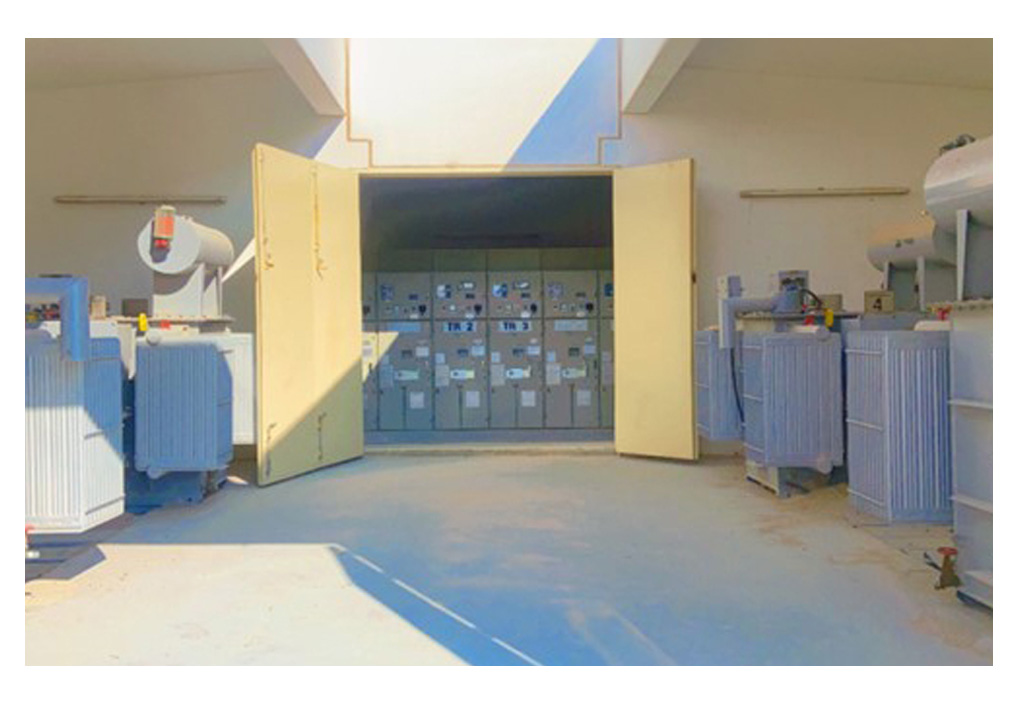

محطة الربط الحلقية

يغطي مشروع محطة الربط الحلقية مراحل التصنيع والفحص، والفحص في المصنع، والتغليف، والنقل إلى الموقع، والتركيب الكامل، والفحص، والتشغيل، وتسليم المعدات الجديدة التي تشمل ما يلي:

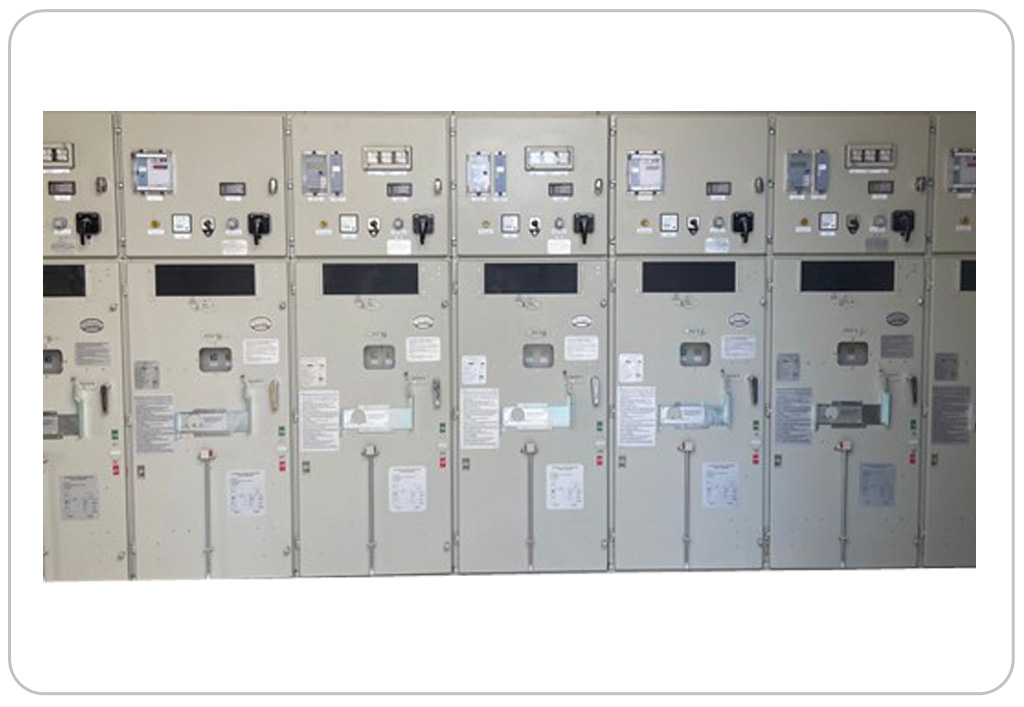

مفاتيح كهربائية معدنية الغلاف بجهد ١٢ كيلوفولت وسعة ٣١.٥ كيلوأمبير.

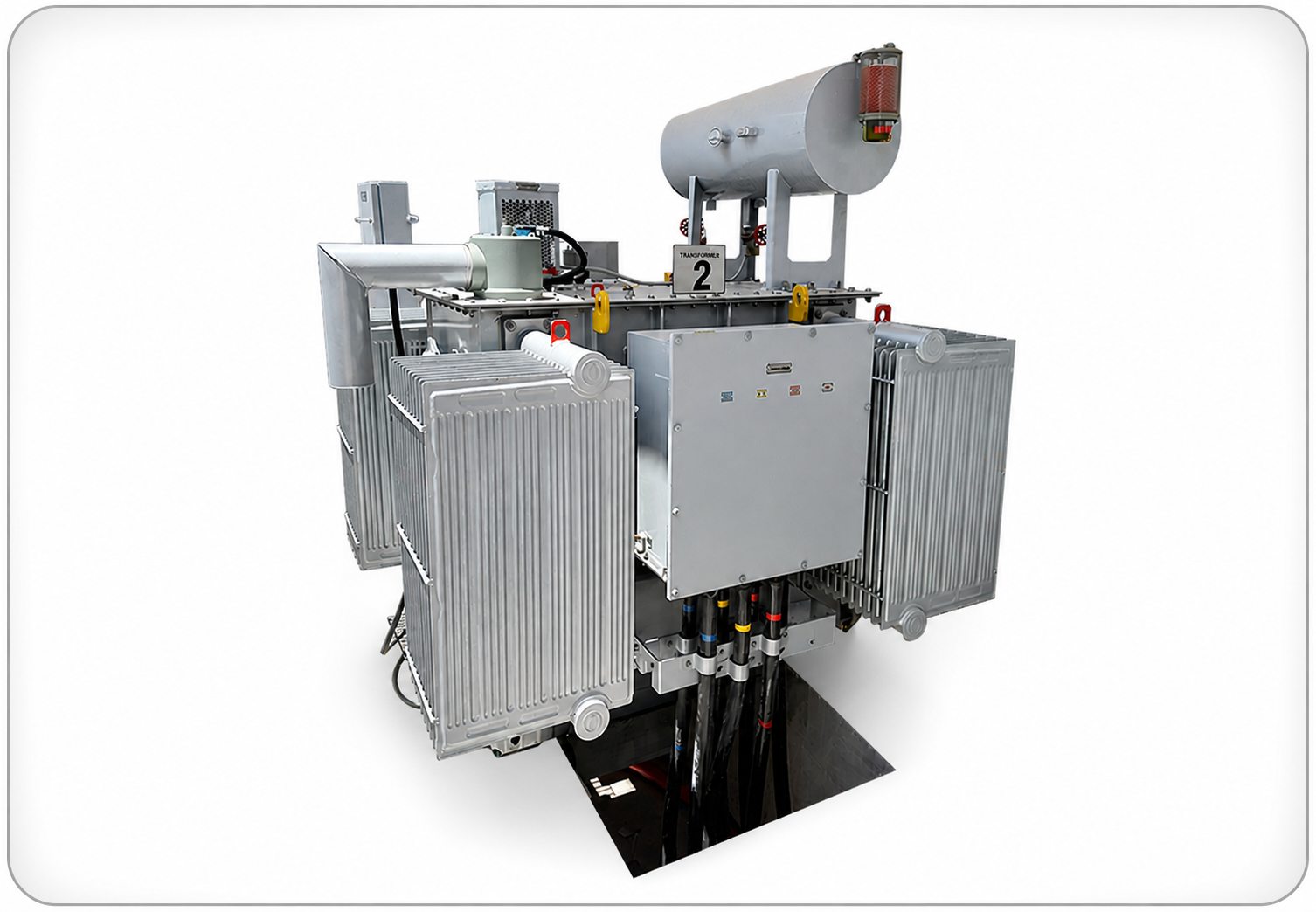

محولات توزيع القدرة (مملوءة بالزيت أو راتنج مصبوب).
لوحات توزيع الجهد المنخفض.
خزانة طرفية لنقل بيانات القياس والتحكم.
صندوق ربط إشارات بين خزانة القياس ولوحات الجهد المنخفض أو اللوحات الرئيسية.

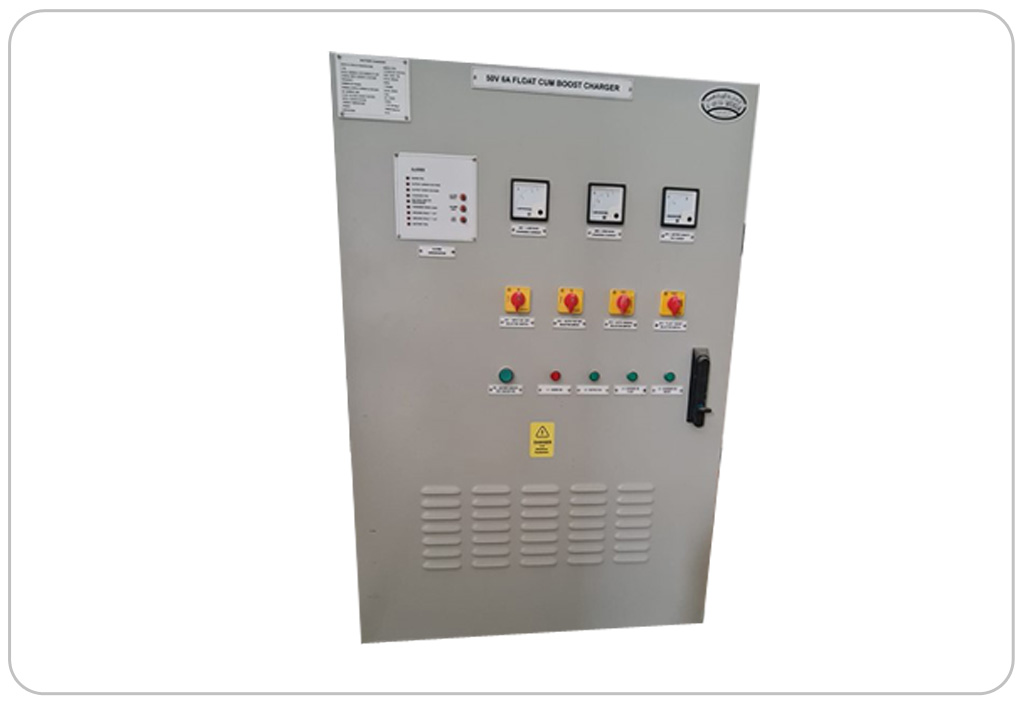

بطاريات وأجهزة شحن.
كابلات جهد ١١ كيلوفولت ثلاثية النواة بمقطع ٣٠٠ ملم مربع نحاسية XLPE ومغلفة بالصلب والعازل PVC.
كابلات جهد ٠.٦ / ١ كيلوفولت أحادية النواة بمقطع ٨٠٠ ملم مربع نحاسية XLPE ومغلفة بالعازل PVC.

محطة تحويل مرتفعة بجهد ١١ كيلوفولت

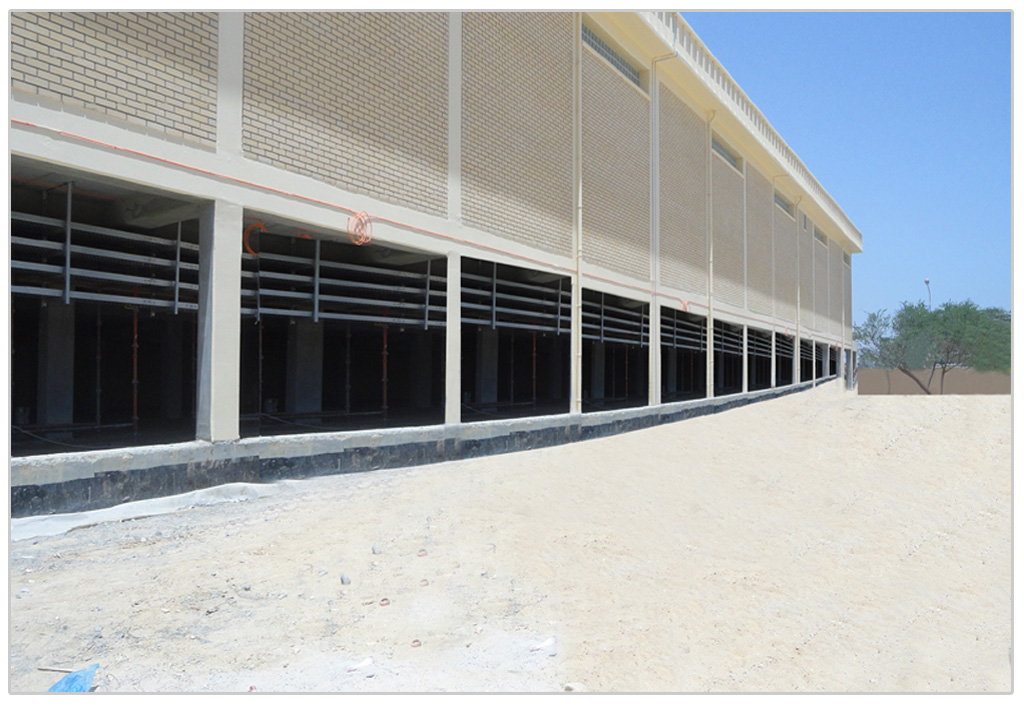

تُبنى محطات التحويل المرتفعة عادة فوق سطح الأرض، وتتميّز بخصائص أمان إضافية مثل الأسوار، ونظام المراقبة، والبوابات الآلية لمنع لوصول غير المصرح بهم وضمان التشغيل الآمن.
يتم تغذية محطة التحويل الرئيسية بجهد ١١ كيلوفولت عادة من محطة تحويل رئيسة بجهد ١٣٢ / ١١ كيلوفولت تقع ضمن نفس المجمع.
وفي المحطات المرتفعة، يُستخدم الطابق المرتفع لتركيب لوحات التحكم والمرحلات.
يغطي مشروع محطة التحويل المرتفعة أعمال تسليم مفتاح متكاملة تشمل التصميم والهندسة، والأعمال المدنية، وتصنيع المعدات، والتركيب، والفحص، والتشغيل حتى الوصول إلى التشغيل الكامل للمحطة.
وقد نفذت شركة الأهلية للمفاتيح الكهربائية العديد من محطات التحويل المرتفعة الرئيسية بجهد ١١ كيلوفولت لصالح شركات النفط والغاز في دولة الكويت.
المعدات الرئيسية في محطات التحويل المرتفعة بجهد ١١ كيلوفولت:
مفاتيح كهربائية مزدوجة الناقل بجهد ١١ كيلوفولت
لوحات تحكم ومرحلات مزدوجة
معدات جهد منخفض
محولات قدرة
نظام مزوّد طاقة غير منقطع تيار متردد مع بطاريات
نظام مزوّد طاقة غير منقطع تيار مستمر مع بطاريات
نظام إنذار وكشف الغازات
نظام إطفاء الحريق
نظام تكييف الهواء والتهوية
أنظمة الأمن والحماية
نظام الشبكات والاتصالات
نظام التحكم والمراقبة الإلكترونية (سكادا)
